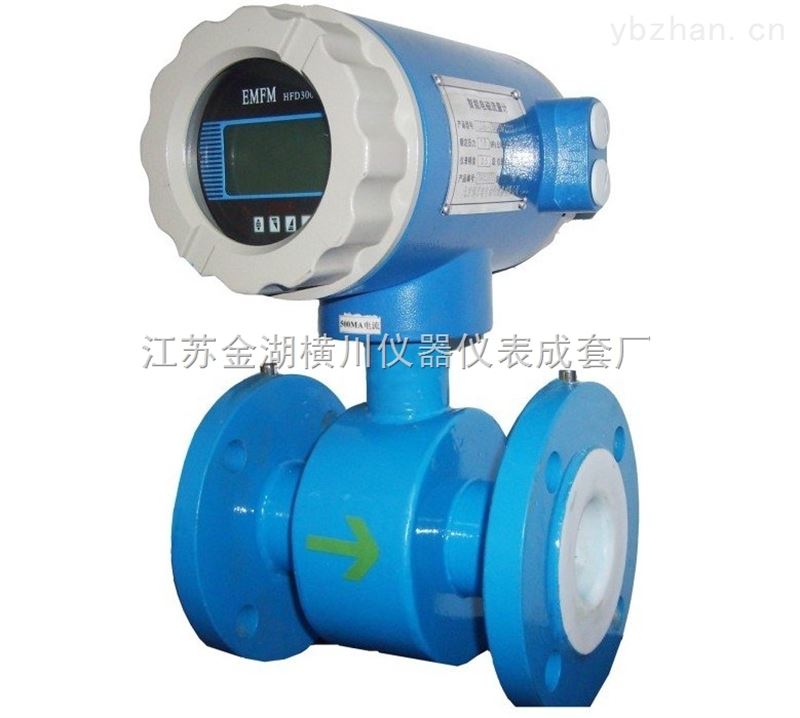

产品名称:供应消防水流量计

产品型号:HC-LDE

产品报价:

产品特点:消防水流量计在满足现场显示的同时,还可以输出4~20mA电流信号供记录、调节和控制用,现已广泛地应用于化工、环保、冶金、医药、造纸、给排水等工业技术和管理部门。

HC-LDE供应消防水流量计的详细资料:

流量仪表系列>>HC-LDE消防水流量计:



优势产品:




污水型电磁流量计/Φ100mm

自流型电磁流量计/Φ100mm

防腐型电磁流量计/Φ150mm
优点:
1、杂物、纤维不影响测量
2、四氟耐腐蚀内衬
3、抗菌防粘型电极
4、正反计量累计流量
5、智能自我疹断功能
优点:
1、磁场强度增加5倍
2、擅长测量超低流速流量
3、输入阻抗高达15兆欧姆
4、内置大型磁钢
5、大电流励磁
优点:
1、四电极机构安全接地
2、哈氏C合金电极
3、四氟内衬耐强酸强碱
4、不锈钢外壳延长寿命
5、密度换算功能,轻易算质量

潜水型电磁流量计/Φ200mm

高温型电磁流量计/Φ300mm

小口径电磁流量计/Φ10mm
优点:
1、桔红潜水漆包用10年
2、防护等级:IP68
3、全密封灌胶工艺,点滴不漏
优点:
1、耐高温达150度
2、选用高温漆包线圈
3、采用网骨架内衬
优点:
1、zui小流量可测到20.0L/h
2、耐高压的外插式电极
3、反应灵敏,零点稳定





 特点



    ●仪表结构简单、可靠、无可动部件,工作寿命长。
    ●无截流阻流部件,不存在压力损失和流体堵塞现象。
    ●无机械惯性,响应快速,稳定性好,可应用于自动检测、调节和程控系统。
    ●测量精度不受被测介质的种类及其温度、粘度、密度、压力等物理理参数的影响。
    ●采用聚四氟乙烯或橡胶材质衬里和HC、HB、316L、Ti 等电极材料的不同组合可适应不同介质的需要。
    ●备有管道式、插入式等多种流量计型号。
    ●采用EEPROM存贮器,测量运算数据存贮保护安全可靠。
    ●具备一体化和分离型两种形式。
    ●高清晰LCD背光显示。




概述



    消防水流量计是一种根据法拉电磁感应定律来测量管内导电介质体积流量的感应式仪表,采用单片机嵌入式技术,实现数字励磁,同时在消防水流量计上采用CAN现场总线,属国内*,技术达到国内水平。消防水流量计在满足现场显示的同时,还可以输出4~20mA电流信号供记录、调节和控制用,现已广泛地应用于化工、环保、冶金、医药、造纸、给排水等工业技术和管理部门。消防水流量计除可测量一般导电液体的流量外,还可测量液固两相流,高粘度液流及盐类、强酸、强碱液体的体积流量。
   SUS316L不锈钢电极钛电极  钽电极
      橡胶衬里示意图          PO衬里示意图         四氟衬里示意图



 技术参数                                 表1
适用管径DN25~DN2600(DN25以下为非标)
电极材料316L(不锈钢)、HC(哈氏C)、HB(哈氏B)、Ti(钛)、Ta(钽)
适用介质导电率>5us/cm的液体
测量范围0.1~10m/s(可扩展到15m/s)
量程上限0.5~10m/s,推荐1~5m/s
精度等级0.3级、0.5级、1.0级(随口径区分)
输出信号4~20mADC,负载≤750Ω;0~3KHz,5V有源,可变脉宽,有效频率输出:RS485接口
工作压力1.0MPa,1.6MPa,4.0MPa,16MPa(特殊)
流体温度-20℃~80℃,80℃~130℃,130℃~180℃ 参考衬里材质
环境温度传感器-40℃~80℃;转换器-15℃~50℃
环境温度≤85RH(20℃时)
电缆出口尺寸M20×1.5
供电电源220VAC±10%;50Hz±1Hz;24VDC±10%
功   耗≤8W
外壳防护等级一体式:IP65分体式:传感器IP68转换器IP65
接地环材质1Cr18Ni9Ti(不锈钢)、HC(哈氏C)、Ti(钛)、Ta(钽)、Cu(铜)
连接法兰国标GB9119-88(DIN2051,BS4504)



 工作原理

    消防水流量计测量原理是基于法拉第电磁感应定律。流量计的测量管是一内衬绝缘材料非导磁合金短管。两只电极沿管径方向穿通壁固定在测量管上。其电极头与衬里内表面基本齐平。励磁线圈由双向方波脉冲劢磁时,将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。此时,如果具有一定电导率的液体流经测量管,将切割磁力线感应出电动势E。电动势E正比于磁通量密度B,测量管内径d与平均流速V 的乘积。电动势E(流量信号)由电极检出并通过电缆送至转换器。转换器将流量信号放大处理后,可显示流体流量,并能输出脉冲,摸拟电流等信号,用于流量的控制和调节。

       E=KBdV
式中:  E――――为电极间的信号电压(V)
B――――磁通密度(T)
d――――测量管内径(m)
       V――――平均流速(m/s)
    式中K,d为常数,由于励磁电流是恒流的,故B也是常数,则由E=KBdV可知,体积流量Q与信号电压E成正比,即流速感应的信号电压E与体积流量Q成线性关系。因此,只要测量出E就可确定流量Q,这就是电磁流量计的基本工作原理。
由E=KBdV可知,被测流体介质的温度、密度、压力、电导率、液固两相流体介质的液固成分比等参数不会影响测量结果。至于流动状态只要符合轴对称流动(如层流或紊流)就不会影响测量结果的。因此说电磁流量计是一种真正的体积流量计。对于制造厂和用户来说,只要用普通的水实际标定后就可测量其他任何导电流体介质的体积,而不需作任何修正,这是消防水流量计的一突出优点,是其他任何流量计所没有的。测量管内无活动及阻流部件,因此几乎没有压力损失,并具有很高的可靠性。
 产品选型
    1、量程范围确认
    一般工业用消防水流量计被测介质流速发2~4m/s为宜,在特殊情况下,zui低流速应不小于0.1m/s,zui高不大于8m/s。若介质中含有固体颗粒,常用流速应小于3m/s,防止衬里和电极的过分磨擦;对于粘滞流体,流速可选择大于2m/s,较大的流速有助于自动消除电极上附着的粘滞物的作用,有利于提高测量精度。在量程Q已确定的条件下,即可根据上述流速V的范围决定流量计口径D的大小,其值由下式计算:
    Q:流量(/h)
    D:管道内径(m)
    V:流速(m/h)
    消防水流量计的量程Q应大于预计的量大流量值,而正常的流量值以稍大于流量计满量程高刻度的50%为宜。
    2、参考流量范围
表2
通径(mm)流量范围(/h)通径(mm)流量范围(/h)
DN150.6~6.36DN50070.65~7065.00
DN200.11~11.30DN600101.74~10173.60
DN250.18~17.66DN700138.47~13847.40
DN400.45~45.22DN800180.86~18086.40
DN500.71~70.65DN900228.91~22890.60
DN651.19~119.40DN1000282.60~28260.00
DN801.81~180.86DN1200406.94~40694.40
DN1002.83~282.60DN1600723.46~72345.60
DN20011.30~1130.40DN1800915.62~91562.40
DN250

17.66~1766.25DN20001130.40~113040.00
DN30025.43~2543.40DN22001367.78~136778.40
DN35034.62~3461.85DN24001627.78~162777.60
DN40045.22~4521.60DN26001910.38~191037.60
DN45057.23~5722.65
产品安装与使用     1、对外部环境的要求
    a、流量计应避免安装在温度变化很大或受到设备高温辐射的场所,若必须安装时,须有隔热、通风的措施。
    b、流量计安装在室内,若必须安装于室外,应避免雨水淋浇,积水受淹及太阳曝晒,须有防潮和防晒措施。
    c、流量计应避免安装在含有腐蚀性气体的环境中,必须安装时,须有通风措施。
    d、为了安装、维护、保养、方便,在流量计周围需有充实的安装空间。
    e、流量计安装场所应避免有强磁场及强振动源,如管道振动大,在流量计两边应有固定管道的支座。
    2、对直管段的要求
为了改善涡流与流场畸变的影响,流量计安装的前、后直管段长度有一定要求,否则会影响测量精度(也可安装整流器,尽量避免在靠近调节阀和半开阀门之后安装)。

管道安装类型安装示意图标准管道式
前直管道L后直管道S
水平管图a5D3D
弯管图b10D5D
扩口管图c10D5D
阀门下游图d10D5D
收缩管图e5D2D
汞下游图f15D5D
混合液图g30D3D
    3、对工艺管的要求
    流量计对安装点的上、下游工艺管有一定的要求,否则影响测量精度。
    a、上、下游工艺管的内径与传感器的内径相同,并应满足:0.98DN≤D≤1.05DN (式中DN:传感器内径,D:工艺管内径)
    b、工艺管与传感器必须同心,同轴偏差应不大于0.05DN
    4、旁通管的要求
    为了方便检修流量计,为流量计安装旁通管,另外,对重污染流体及流量计需清洗而流体不能停止的,必须安装旁通管。



    a、 方便流量计的检修
    b、 对重污染流体必须安装
    c、流体不能停止而流量计需清洗
    5、流量计在管线上的安装要求
    6、传感器的接地
为了使仪表可靠的工作,提高测量精度,不受外界寄生电势的干扰,传感器应有良好的单独接地线,接地电阻<10Ω。在连接传感器的管道内若涂有绝缘层或是非金属管道时,传感器两侧还应加装接地环。
    a、在金属管道上的接地方式:金属管道内避没有绝缘层,按下图接地。
    b、在塑料管道上或有绝缘层、油漆管道上的接地方式:传感器上的两端面应加装接地环,使管内流动的被测介质与大地短接,具有零电位。否则,电磁流量计无法正常工作。(见下图)
    7、传感器在阴极保护管道上的安装
    防护电解腐蚀的管道通常在其内壁和外壁是绝缘的,因此被介质没有接地电位。所以,传感器必须使用接地环。具有阴极防腐蚀保护的管道,传感器与两侧连接管道之间常是绝缘的,所以介质对地是不导通的,安装时要注意下列各点:
    a、接地环要装在传感器的两端面上,他们必须与工艺管道的法兰绝缘,通过接地线2与传感器相连,接地环的材质应能耐介质的腐蚀,制造厂通常提供的标准材料是不锈钢(1Cr18Ni9Ti)
    b、仪表两侧工艺管的法兰应该用截面积为4mm2的铜导线绕过传感器相连,使阴极保护电位与传感器之间隔离。必须要注意,不要连接到传感器上去。
    c、法兰连接螺栓必须与工艺管道的法兰绝缘,用户必须自备绝缘材料制造的衬套和垫圈。详见下图示意。
8、电磁流量计的搬运
    9、流量计安装时注意事项
    a、安装尺寸一定要计算准确,否则容易泄露或安装不上。
    b、流体流向必须与传感器表面上的流向箭头保持*。
    c、流量计的电极轴线必须近似水平,否则影响测量精度。
    d、传感器两边的法兰必须保持平行否则容易泄露。
    e、为了避免在安装后形成旋涡流动,应保证工艺配管、密封件、流量计同轴连接不能错开。
    f、安装流量计时,严禁在紧靠流量计法兰处电焊施工,以免烧伤流量计衬里。
    g、对不同性质的工艺管道,应采用相应的接地方式(见传感器接地)。
    h、对于腐蚀性介质,应垂直安装,被测介质自下往上流动,这样可以避免固体颗粒在流量计管道中沉积,使衬里腐蚀均匀,延长使用寿命。
    i、对于测量管口径大于200mm,为了方便,可采用伸缩头

 如果你对HC-LDE供应消防水流量计感兴趣,想了解更详细的产品信息,填写下表直接与厂家联系:
